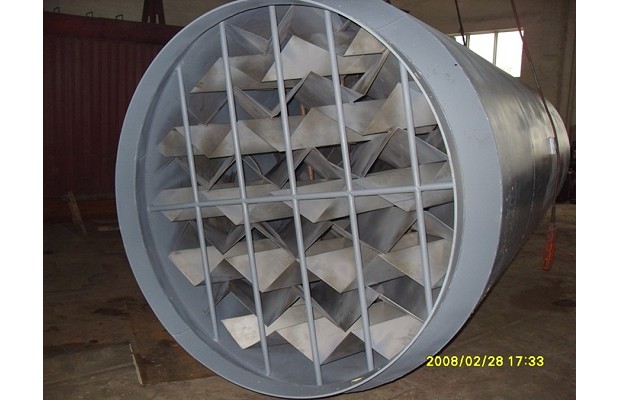

SV型靜態混合器

產品說明

SV型靜態混合器內部單元由精心設計的波紋片組裝而成，產品的本身沒有運動部件，依靠單元的特殊結構和流體運動，使互不相溶的流體各自分散，彼此混合，達到良好的混合效果。SV型單元是由一定規格的波紋板組裝而成的圓柱體，適用于粘度≤102厘泊的液--液、液--氣、氣--氣的混合，包括反應、吸收、萃取、溶解、乳化等，也能用于強化傳熱過程。SV型便于放大，比其他型號靜態混合器更適用于大型裝置。反應過程的應用實例有：用作硅橡膠聚合反應器、用作酸堿中和反應器、用作異丁烯水合反應器前的預混器等。吸收過程的應用實例有：取代填料塔用于氫氧化鈉水溶液吸收硫化氫、取代填料塔用于純水臭氧滅菌等。萃取過程的應用實例有：用于N-503萃取廢水中的苯酚、用于中成藥的提純等。乳化過程的應用實例有：用于化妝品生產、用于燃料油摻水制備乳化燃料油等�；旌线^程的應用實例有：用于煤氣/液化氣的混合、用于空氣/氧氣的混合、用于煉油廠的油品調合等。

SV型壓力降計算公式
△P=(f*ρc/ε2W2)*L/dh          Re=dh*ρc*w/μ*ε
W=(Q/πD2*900)*10^6             1Kg（f）/cm2=98100N/m2
dh=（πD2L-4Aδ）/(2A+πDL)
△P阻力降（N/m2）      f摩擦系數（無因次）    ρc流體密度（Kg/m3）
W流體線速度（m/s）     L混合器長度      dh水力直徑
ε空隙率（無因次）     μ流體粘度（CP）        A混合單元總面積（mm2）
δ單元材料厚度    D管道內徑        Re雷諾數（無因次）

SV型雷諾數Re和摩擦系數f的關系

td valign="center" width="158">

Re ε > 2400

		SV-2.3型	SV-2.5型	SV-5-30型
空隙率ε		0.880	0.909	1
層流區	范圍	Re ε < 23	Re ε < 23	Re ε < 150
	關系式	f=139/Re ε	f=139/Re ε	f=150/Re ε
過渡流區	范圍	23 < Re ε < 150	23 < Re ε < 150	---------------
	關系式	f=23.1 Re ε -0.428	f=43.7 Re ε -0.631	---------------
湍流區	范圍	150 < Re ε < 2400	150 < Re ε < 2400	Re ε > 150
	關系式	f=14.1 Re ε -0.329	f=10.7 Re ε -0.350	F =1
完全湍流區	范圍	Re ε > 2400	--------------
	關系式	f=1.09	f=0.702
