靜態混合器 >> SX型靜態混合器

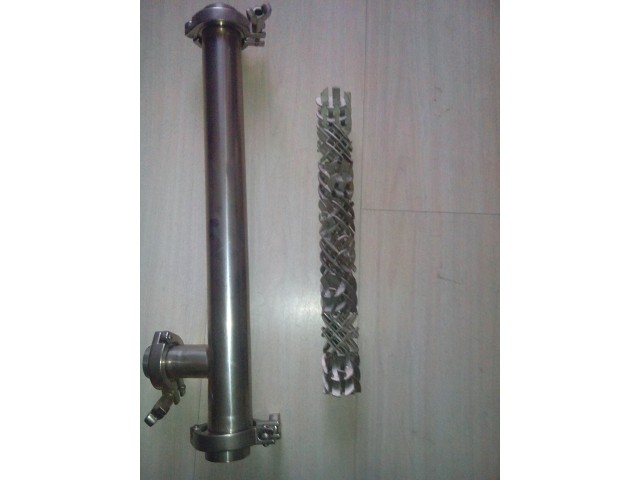

SX型靜態混合器

產品說明

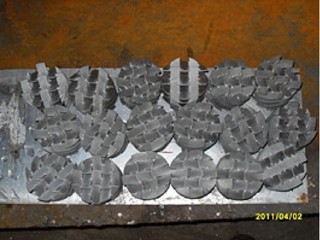

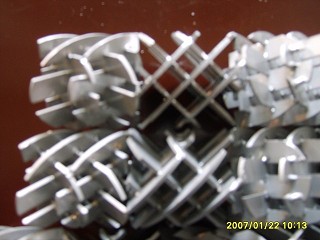

SX型靜態混合器的內部單元由互相交叉的橫條組成，橫條與管殼的軸線成45°。SX型的混合效果介于SV和SK型之間，用于乳化過程時能使液滴分散到2-5μm，用于一般的混合過程不均勻度系數，放大效應不大。SX型靜態混合器<壓力降計算是以水力直徑為基準，并考慮空隙率的摩擦系數的影響。
SX型壓力降計算公式
△P=(f*ρc/ε2W2)*L/dh               Re=dh*ρc*w/μ*ε
W=(Q/πD2*900)*10^6             1Kg（f）/cm2=98100N/m2
dh=（πD2L-4Aδ）/(2A+πDL)
△P阻力降（N/m2）         f摩擦系數（無因次）      ρc流體密度（Kg/m3）
W流體線速度（m/s）      L混合器長度      dh水力直徑
ε空隙率（無因次）           μ流體粘度（CP）           A混合單元總面積（mm2）

δ單元材料厚度 D管道內徑 Re雷諾數（無因次）

SX型雷諾數Reε和摩擦系數f的關系表

名稱		SK型
層流區	范圍	Re ε < 13
層流區	關系式	f=285/Re ε
過渡流區	范圍	13 < Re ε < 70
過渡流區	關系式	f=74.7 Re ε -0.478
湍流區	范圍	70 < Re ε < 2000
湍流區	關系式	f=22.3 Re ε -0.194
完全湍流區	范圍	Re ε > 2000
完全湍流區	關系式	f=5.11

SX型產品規格型號表

規 格	公稱直徑mm	水力直徑mm	流量m3/h	規 格	公稱直徑mm	水力直徑mm	流量m3/h
SX-12.5/50	50	12.5	3.5-7.0	SX-50/200	200	50	56-110
SX-16.25/65	65	16.25	6-12	SX-62.5/250	250	62.5	88-176
SX-20/80	80	20	9-18	SX-75/300	300	75	125-250
SX-25/100	100	25	14-28	SX-87.5/350	350	87.5	173-346
SX-31.25/125	125	31.25	22-44	SX-100/400	400	100	226-452
SX-37.5/150	150	37.5	30-60	SX-125/500	500	125	353-706

說明：
1、公稱壓力根據用戶工藝條件決定選用
2、材質：不銹鋼、碳鋼、鈦材、聚四氟、聚丙烯等
3、法蘭標準：與用戶連接片匹配，可提供配對法蘭
4、混合單元可設計成可抽式或固定式
5、每小時流量以水為標準
