靜態混合器 >> SL型靜態混合器

SL型靜態混合器

產 品說明

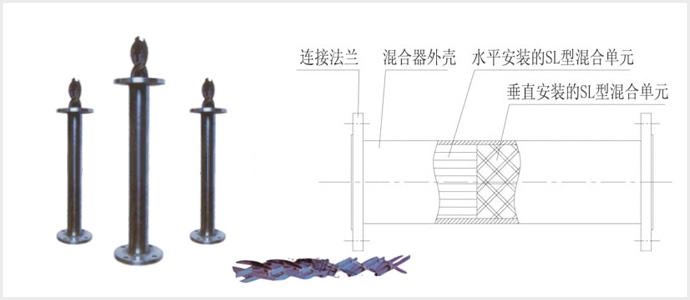

SL型靜態混合器
單元由交叉的橫條按一定規律構成單L形單元，技術特性為液－液、液－固相混合，不均勻度系數s X≤5%。適用于化工、石油、油脂等行業粘度量≤106厘泊或伴有高聚物介質的混合，同時進行傳熱、混合和傳熱反應的熱交換器、加熱或冷卻粘性產品等單元操作

SL型壓力降計算公式
△P=(f*ρc/ε2W2)*L/dh               Re=dh*ρc*w/μ*ε
W=(Q/πD2*900)*10^6             1Kg（f）/cm2=98100N/m2
dh=（πD2L-4Aδ）/(2A+πDL)
△P阻力降（N/m2）        f摩擦系數（無因次）      ρc流體密度（Kg/m3）
W流體線速度（m/s）     L混合器長度      dh水力直徑
ε空隙率（無因次）          μ流體粘度（CP）           A混合單元總面積（mm2）
δ單元材料厚度   D管道內徑        Re雷諾數（無因次）

SL型雷諾數Reε和摩擦系數f的關系表

名稱		SL型
層流區	范圍	Re ε < 10
層流區	關系式	f=156/Re ε
過渡流區	范圍	10 < Re ε < 100
過渡流區	關系式	f=57.7 Re ε -0.568
湍流區	范圍	100 < Re ε < 300
湍流區	關系式	f=10.8 Re ε -0.205
完全湍流區	范圍	Re ε > 300
完全湍流區	關系式	f=2.10

SL型靜態混合器

規 格	公稱直徑mm	水力直徑mm	流量m3/h	規 格	公稱直徑mm	水力直徑mm	流量m3/h
SL-12.5/25	25	12.5	0.7-1.4	SL-100/200	200	100	56-110
SL-16/32	32	16	1.4-2.9	SL-125/250	250	125	88-176
SL-20/40	40	20	2.3-4.6	SL-150/300	300	150	127-255
SL-25/50	50	25	3.5-7	SL-175/350	350	175	173-346
SL-40/80	80	40	9-18	SL-200/400	400	200	226-452
SL-50/100	100	50	14-28	SL-250/500	500	250	353-706
SL-75/150	150	75	32-64	SL-300/600	600	300	410-814
